wussten Sie schon ...

... wir machen auch Isolations-Prüfungen

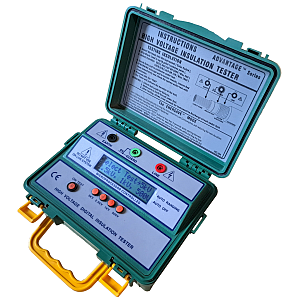

Hochspannungs-Isolationsmessgerät

Isolationsmessgerät


Der Isolationswiderstand ist ein Widerstand (in Ω) bei Leitungen, Kabeln und elektrischen Anlagen. Er ist maßgebend für den Personenschutz gegen elektrischen Schlag. Zur Prävention und Vermeidung von Sachschäden durch unkontrolliert fließende Fehlerströme ist der Isolationswiderstand eine wichtige Größe. Mittels Isolationsmessungen wird der Zustand der Isolation geprüft und beurteilt.

Die unbegrenzte Kalibriergenauigkeit ist garantiert, da werkseitig auf hochgenaue digitale Messungen kalibriert und in EEPROM gespeichert wurde.

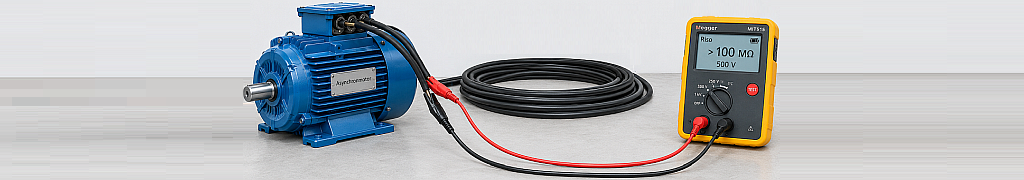

Isolationsmessung von Motorwicklungen oder Erdkabeln

Motorwicklung
Bei der Prüfung von Motoren, Generatoren oder Transformatoren ist jede Wicklung/Phase nacheinander und einzeln zu prüfen, während alle anderen Wicklungen mit Masse verbunden sind. Auf diese Weise wird auch die Isolation zwischen den Phasen getestet.
Bei der Prüfung des Widerstands der Statorwindungen ist sicherzustellen, dass die Statorwicklung und die Phasen von der Stromversorgung getrennt sind. Der Isolationswiderstand ist zwischen den Wicklungen und zwischen den Wicklungen und Masse zu messen.

Spannungsangabe auf dem Motor-TypenschildZulässiger Mindestwiderstand
208–240 V 200.000 Ω
240–600 V 300.000 Ω
600–1.000 V 1 MΩ



Wenn Gleichstromgeneratoren oder -motoren geprüft werden, sollten die Bürsten angehoben sein, damit die Windungen getrennt vom Rotor getestet werden können.

Erdkabel
Gerade bei Erdkabel, die stark durch Eindringen von Feuchtigkeit gefährdet sind, bietet sich hiermit die Möglichkeit, vorbeugende Messungen der Isolation und deren Güte durchzuführen.


Messung nach VDE 0413 Teil 1 - Prüfspannung bis zu 5.000 V (DC)
